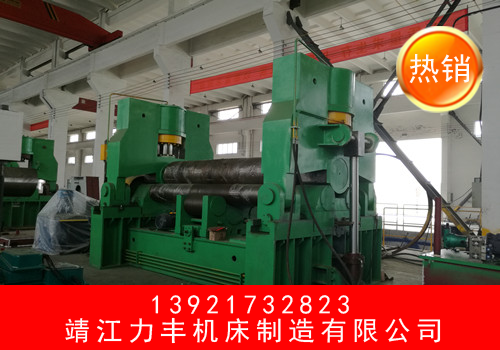

偏三辊卷板机


三辊卷板机有1、机械式和2、液压式

1、机械式三辊卷板机分为对称和非对称。
机械式三辊对称式
机械式三辊对称式卷板机性能特点:该机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。该机缺点是板材端部需借助其它设备进行预弯。
机械三辊非对称式
机械三辊非对称式卷板机主要特点:该机结构型式为三辊非对称式,上辊为主传动,下辊垂直升降运动,以便夹紧板材,并通过下辊齿轮与上辊齿轮啮合,同时作为主传动;边辊作倾升降运动,具有预弯和卷圆双重功能。结构紧凑,操作维修方便。
2、液压式
液压式三辊对称卷板机主要特点:该机上辊可以垂直升降,垂直升降的液压传动,通过液压缸内的液压油作用活塞杆而获得;下辊作旋转驱动,通过减速机输出齿轮啮合,为卷板提供扭矩,下辊下部有托辊,并可调节。上辊呈鼓形状,提高制品的直线度,适用于超长规格各种截面形状罐。
为上调式对称式三辊卷板机,可将金属板材卷成圆形、弧形和一定范围内的锥形工件,本机种两下辊为主动辊,上辊为从动辊。它广泛使用于造船、锅炉、航空、水电、化工、金属结构及机械制造行业。

适合用于金属板材的弯曲变形,可卷制圆形,弧形和一定范围内的锥形工件,并有板材端部预弯功能,本机型两个下辊为主动辊可水平移动,上辊为从动辊可上下移动,移动方式有机械式和液压式,传动轴均采用万向连轴器连接。


偏三辊卷板机

注意事项
1.对卷板机组件进行清理,特别是连接的地方;
2.卷板机组装的时候要遵循由内到外、先下后上这样一个原则;
3.装配中优先集中处理使用同一工装进行装配或者同一方位的装配工作;
4.装配过程中要严格按照设计图来进行转配在尺寸、规格等方面要严格把关。
相关标准
JB/T8796-1998 卷板机 精度。
JB/T9971-1999 弯管机、三辊卷板机噪声极限。
JB/T1829-1997 锻压机械通用技术条件。
GB/T7120-1997 锻压机械安全技术条件。
GB/T3766-2001 液压系统通用技术条件。
JB/T5936-1991 工程机械 机械加工件通用技术条件。
JB/T5994-1992 装配通用技术条件。
JB/T5946-1991 工程机械 涂装通用技术条件。
GB16754-2008 机械安全急停设计原则。



    本公司卷板机有对称上调试(机械、液压两种),水平下调试(机械、液压两种),上辊 式,非对称式,四辊(机械、液压两种)。两辊卷板机、偏三辊卷板机、三辊对称式卷板机、上辊 式卷板机、下辊水平调整式卷板机、四辊卷板机、数控六辊卷板机以上则是详细介绍的,更多剪板机、联合冲剪机、卷板机、切角机、数控冲剪机、液压冲孔机、折弯机请登录本公司的网站:http://jslifeng.fht360.com/ ,我们竭诚为您服务!
